直流電表的設計
電阻實際上是用于控制電流的，很多應用都利用了電阻的這一屬性，例如圖1所示的電位器，電位器(potentiometer，pot)一詞來源于電位(potential)和計量儀器兩個詞的組合，表明電位是可以測量出來的。電位器是一種遵循分壓原理的三端裝置，實際上就是一種可調分壓器，在收音機、電視機和其他電路中常用來控制音量或作為電平的電壓調節器。

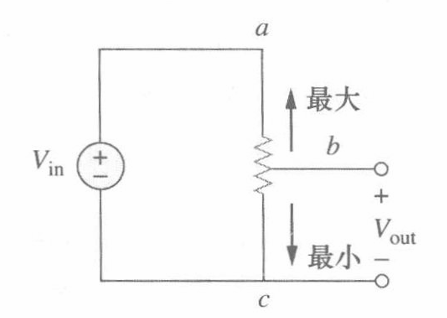

圖 1 用于控制電平的電位器
在圖1中 V out = V bc =（ R bc/ Rac ）V in
其中 Rac = Rab Rbc。因此，隨著電位器的滑動端向c點或a點移動，輸出電壓V。相應地降低或升高。
利用電阻控制電流的另一個應用是模擬直流電表，即分別用于測量電流、電壓和電阻的電流表電壓表和電阻表。這些電表中都裝有如圖2所示的達松伐爾測量轉動裝置。該轉動裝置主要由一個安裝在永磁鐵兩極間樞軸上的可轉動鐵心線圈組成，當電流流經線圈時，產生轉矩，使指針偏轉。流過線圈電流的大小決定了指針偏轉的幅度，并通過測量轉動裝置上附加的刻度指示出來。例如，當電表轉動裝置的額定值為1mA、50Q時，線圈流過1mA的電流就會使電表轉動裝置發生滿刻度偏轉。在達松伐爾測量轉動裝置的基礎上附加必要的電路，就可以構成電流表、電壓表或電阻表。

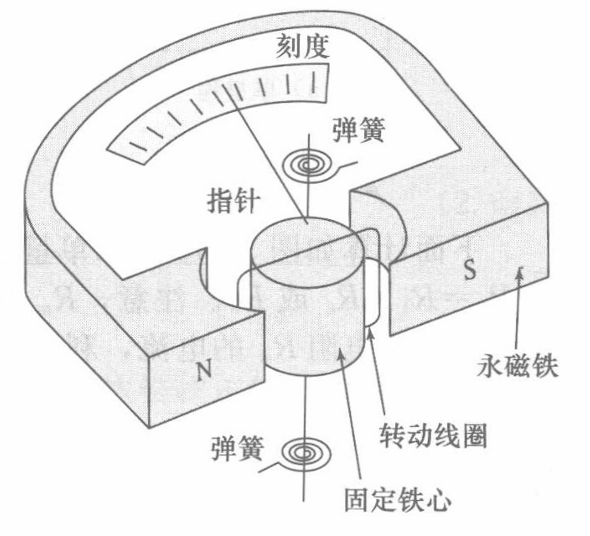

圖2 達松伐爾測量轉動裝置
